RAM Mounts Aufbau-Set - runde Basisplatte, mittlerer Verbindungsarm, Diamond-Basisplatte B-Kugel (RAM-B-138U)
Highlights
- Runde und Diamond-Basisplatte
- Mittlerer Verbindungsarm enthalten
- AMPS-Lochmuster kompatibel
- Pulverbeschichtetes Aluminium
- Tragkraft bis ca. 0,91 kg
Aufbau-Set mit runder und Diamond-Basisplatte, mittlerer Arm

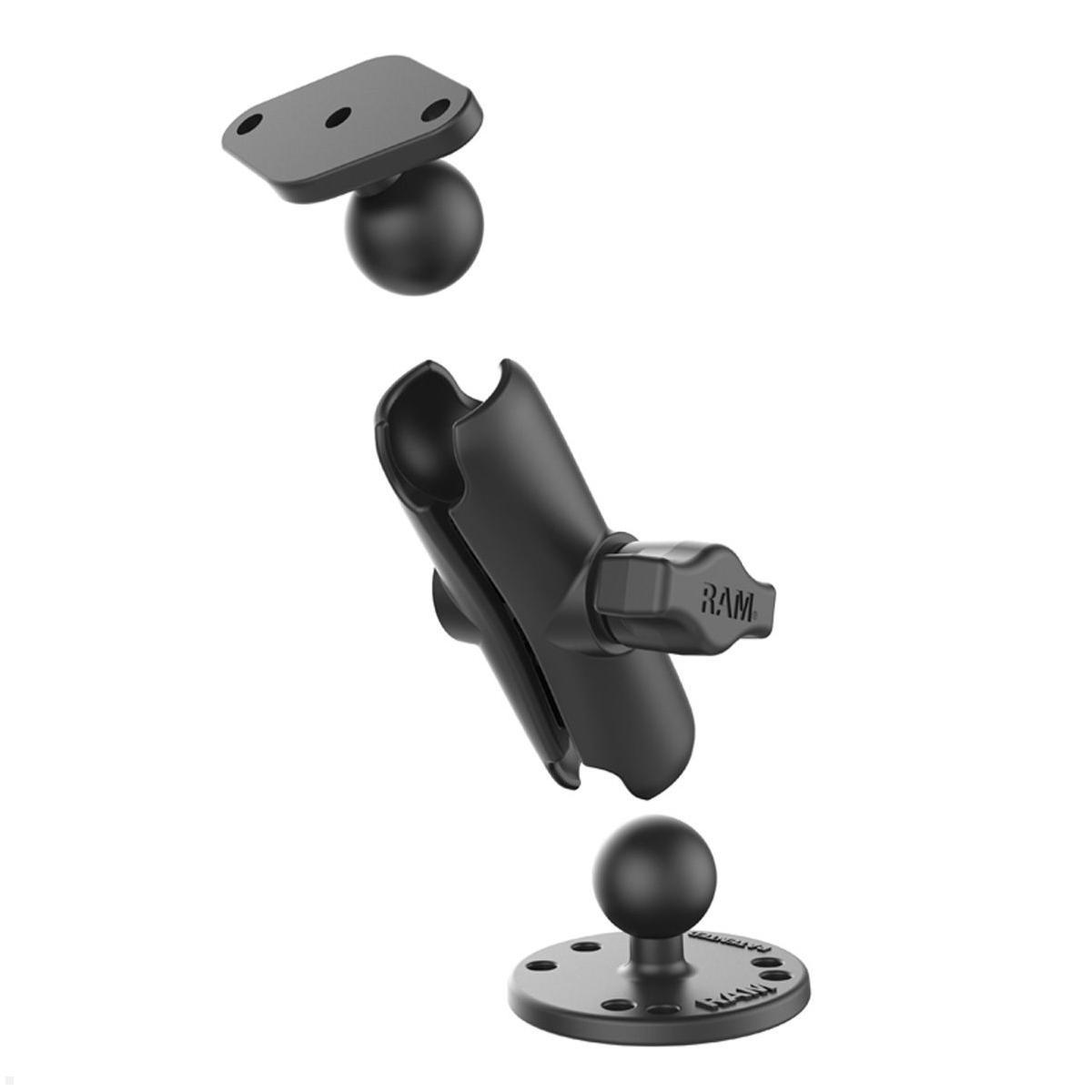

Das RAM Mounts Aufbau-Set - runde Basisplatte, mittlerer Verbindungsarm, Diamond-Basisplatte B-Kugel (RAM-B-138U) besteht aus einer runden Basisplatte mit AMPS 4-Lochmuster, einem mittleren Verbindungsarm und einer Trapez-Basisplatte mit AMPS 2-Lochmuster. Das Set ist mit zahlreichen RAM Mounts Gerätehalteschalen kompatibel und lässt sich flexibel auf nahezu allen Oberflächen montieren.
Dank des Kugel-Arm-Systems lässt sich die Halterung stufenlos einstellen und sorgt für perfekte Blick- und Bedienwinkel. Die robuste Konstruktion aus pulverbeschichtetem Aluminium gewährleistet eine lange Lebensdauer auch unter harten Einsatzbedingungen. Mit einer Tragfähigkeit von bis zu 0,91 kg eignet sich das Set ideal für Fahrzeuge, Boote, in der Industrie oder Logistik. Perfekt für die sichere Befestigung von Halteschalen, Tablets, Monitoren, GPS- oder Funkgeräten.
Technische Details RAM Mounts Aufbau-Set RAM-B-138U
- Material: Pulverbeschichtetes Aluminium
- Gesamtabmessung: ca. 127 mm
- Kugeldurchmesser: 25,4 mm (1 Zoll, B-Kugel)
- Abmessungen runde Basisplatte: 63,5 mm Durchmesser (AMPS 4-Loch und 3-Loch à 120°)
- Abmessungen Trapez-Basisplatte: ca. 61,7 x 33,3 mm (AMPS 2-Loch, 48,56 mm)
- Abmessungen Verbindungsarm: ca. 94,74 mm Gesamtlänge, 76,2 mm Sockel-zu-Sockel
- Tragfähigkeit Standardanwendungen: bis ca. 0,91 kg
- Tragfähigkeit hohe Belastung: bis ca. 0,45 kg
- Farbe: schwarz
- Gewicht: ca. 235 g
| Material: | Pulverbeschichtetes Aluminium |
|---|---|
| Lieferumfang: | 1x Aufbau-Set bestehend aus runder Basisplatte, mittlerem Verbindungsarm und Diamond-Basisplatte (RAM-B-138U) |
| Garantie: | 30 Jahre |
| Hersteller/Importeur: | RAM Mounts Germany GmbH, Alexander-Meissner-Str. 42, 12526 Berlin, info@rammounts.de |
| RAM Mounts Kugel: | B-Kugel |
| Befestigungsart: | Fahrzeughalterung |
| Farbe: | Schwarz |
Falls bei einem Produkt Warn- und Sicherheitshinweise zu beachten sind, sind diese je nach Hersteller in der jeweiligen Montageanleitung oder in einer separaten pdf zu finden. Verfügbare Dokumente zu dem Produkt entnehmen Sie den vorhandenen PDF Dateien (s.o.).
Download-Bereich - Kataloge, Flyer, Garantiebedingungen, ...
Fragen & Antworten
-
Was ist im RAM Mounts Aufbau-Set enthalten?
Eine runde Basisplatte mit AMPS 4-Lochmuster, ein mittlerer Verbindungsarm und eine Trapez-Basisplatte mit AMPS 2-Lochmuster (Diamond-Basisplatte B-Kugel).
-
Welche RAM Mounts Gerätehalteschalen sind kompatibel?
Das Set ist mit zahlreichen RAM Mounts Gerätehalteschalen kompatibel.
-
Wie lässt sich die Halterung einstellen?
Durch das Kugel-Arm-System lässt sich die Halterung stufenlos einstellen, sodass perfekte Blick- und Bedienwinkel erreicht werden.
-
Aus welchem Material besteht das Set?
Die robuste Konstruktion besteht aus pulverbeschichtetem Aluminium.
-
Welche Tragfähigkeit hat das Set?
Standardanwendungen bis ca. 0,91 kg; hohe Belastung bis ca. 0,45 kg.
-
Wofür ist das Set geeignet?
Ideal für Fahrzeuge, Boote, Industrie oder Logistik; geeignet zur sicheren Befestigung von Halteschalen, Tablets, Monitoren, GPS- oder Funkgeräten.
-
Welche Maße und welches Gewicht hat das Set?
Gesamtabmessung ca. 127 mm; Kugeldurchmesser 25,4 mm; runde Basisplatte ca. 63,5 mm Ø; Trapez-Basis ca. 61,7 × 33,3 mm; Verbindungsarm ca. 94,74 mm Gesamtlänge, 76,2 mm Sockel-zu-Sockel; Gewicht ca. 235 g; Farbe: schwarz.
Was enthält das RAM Mounts Aufbau-Set RAM-B-138U und wofür wird es verwendet?
Das RAM Mounts Aufbau-Set RAM-B-138U mit B-Kugel ist ein vollständiges Montage-Kit bestehend aus runde Basisplatte, mittlerer Verbindungsarm, Diamond-Basisplatte. Dieses Set bietet alle Komponenten, die für eine sofort einsatzbereite Halterungslösung benötigt werden, und spart gegenüber dem Einzelkauf der Komponenten Zeit und Aufwand bei der Beschaffung. Der mittlere Verbindungsarm bietet den besten Kompromiss aus Reichweite und Stabilität für die meisten Anwendungen. Die B-Kugel mit 25,4 mm Durchmesser verbindet die einzelnen Komponenten sicher miteinander und ermöglicht eine stufenlose Positionierung des montierten Geräts. Die runde Basisplatte wird mit Schrauben an der gewünschten Oberfläche befestigt und dient als fester Ausgangspunkt des Halterungssystems. Die AMPS-kompatible Lochmaske der Basisplatten ermöglicht die direkte Montage von AMPS-kompatiblen Gerätehalterungen wie Tab-Tite Halteschalen oder X-Grip Universalhalterungen. Das Set eignet sich für die Montage von Smartphones, kleinen Tablets, Kameras, Navigationsgeräten und weiterer Ausrüstung an beliebigen Oberflächen.
Wie wird das RAM Mounts Aufbau-Set montiert und konfiguriert?
Die Montage des Aufbau-Sets RAM-B-138U beginnt mit dem Anschrauben der runden Basisplatte an der gewünschten Oberfläche. Die vorgebohrten Löcher der Basisplatte dienen als Schablone für die Positionierung der Befestigungsschrauben. Anschließend wird der Verbindungsarm auf die B-Kugel der Basisplatte aufgesetzt und mit der Klemmschraube in der gewünschten Position fixiert. Am anderen Ende des Verbindungsarms wird die zweite Platte oder eine Gerätehalterung montiert. Die stufenlose Verstellung des Verbindungsarms ermöglicht eine präzise Ausrichtung in nahezu jeder Position und Neigung. Bei Bedarf können einzelne Komponenten des Sets jederzeit gegen alternative RAM Mounts Elemente ausgetauscht werden, beispielsweise gegen einen längeren Verbindungsarm oder eine andere Basisplatte. Das modulare Konzept macht das Set zu einer flexiblen Grundlage, die sich an veränderte Anforderungen anpassen lässt, ohne das gesamte System ersetzen zu müssen.
Für welche Einsatzbereiche eignet sich das RAM Mounts Aufbau-Set mit B-Kugel?
Das RAM Mounts Aufbau-Set RAM-B-138U findet in zahlreichen professionellen und privaten Einsatzbereichen Anwendung. In Fahrzeugen dient es als Montagelösung für Smartphones, Tablets und Navigationsgeräte am Armaturenbrett, an der Mittelkonsole oder an anderen geeigneten Flächen. In Werkstätten und Produktionsstätten ermöglicht das Set die dauerhafte Befestigung von Tablets und Monitoren an Arbeitsplätzen und Maschinenständern. Im maritimen Bereich eignet sich das Set für die Montage an Bootskonsolen und Instrumententafeln. In Büros und im Einzelhandel lässt sich das Aufbau-Set als Grundlage für Tablet-Präsentationsständer oder Informationsterminals nutzen. Die hochwertige Verarbeitung aus pulverbeschichtetem Aluminium und die bewährte RAM Mounts Qualität mit 30-jähriger Herstellergarantie machen das Aufbau-Set zu einer zuverlässigen und wirtschaftlichen Komplettlösung für dauerhafte Montageinstallationen in anspruchsvollen Umgebungen.
